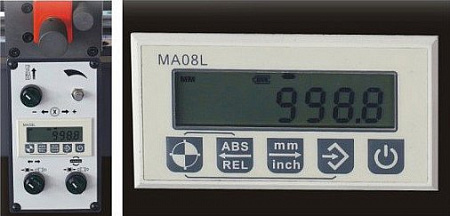

ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ ДАТЧИКИ
Позволяют отслеживать перемещения суппортов с точностью до 0,1 мм. Пневматические тормоза суппортов позволяют надежно фиксировать узел и не позволяют ему сдвигаться в процессе работы. На фото слева приведен внешний вид панели управления суппортом, на которой тумблер включения/выключения тормоза, регулировка давления воздуха в суппорте и электронный дисплей.
РАМА ПОВОРОТНОЙ ГОЛОВЫ
Ставшая уже классической компоновка вертикальных суппортов – по 11 шпинделей под сверла на каждой траверсе, т.е. 22 шпинделя на одном суппорте. Траверсы имеют возможность поворачиваться на 90° в вертикальной плоскости.
ПУЛЬТ С ЖК-ДИСПЛЕЕМ
Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
ГОРИЗОНТАЛЬНЫЕ СВЕРЛИЛЬНЫЕ БЛОКИ
В зависимости от карты сверления правый сверлильный блок может устанавливаться как в горизонтальное, так и в вертикальное положение.

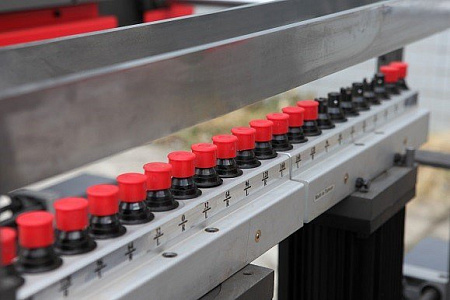

ВЕРТИКАЛЬНЫЕ СВЕРЛИЛЬНЫЕ БЛОКИ
Автоматически управляемые вертикальные сверлильные блоки имеют функцию поворота на 90 градусов. Достигается высочайшая точность при настройке блоков по положению относительно друг друга.
СВЕРЛЕНИЕ В ТОРЕЦ
Горизонтальные суппорты крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивают прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта не требуют обслуживания на весь срок службы станка.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Перемещение вертикальных сверлильных групп происходит по линейным направляющим, которые обеспечивают плавное перемещение.
БАЗИРОВАНИЕ ДЕТАЛИ
Четыре пневматических упора надежно закреплены на массивной направляющей линейке. Упоры имеют возможность перемещения и позволяют легко настроить станок на обработку заготовок.
АВТОМАТИЧЕСКАЯ ПОДАЧА ДЕТАЛЕЙ
Автоматическая подача деталей в рабочую зону обеспечивает максимальную производительность станка в условиях серийного производства.
Станок может работать в двух режимах:
- проходной режим, работают два оператора;
- возвратный режим, работает один оператор.
СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Позволяет визуально контролировать перемещение суппортов. Полезная опция, т.к. как правило освещение на уровне пола и чуть выше на производственных участках недостаточно.
ПРОМЫШЛЕННЫЕ КОНТРОЛЛЕРЫ
Управление станком осуществляется контроллерами MW, SIEMENS. Все электронные компоненты собраны в одном защищенном блоке.
ДУБЛИРУЮЩИЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК
На станке установлен дублирующий механический счетчик. Каждый шпиндель подписан: сверла правого или левого вращения необходимо устанавливать.

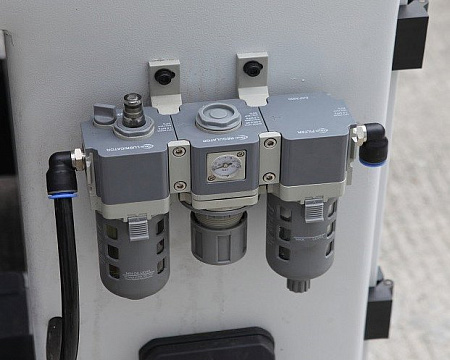

БЛОК ПОДГОТОВКИ ВОЗДУХА
С помощью которого регулируется общее давление в пневмосистеме, а также первичная фильтрация подаваемого в станок воздуха.
СИСТЕМА БЕЗОПАСНОСТИ
Все узлы и агрегаты соответствуют нормам СЕ.
