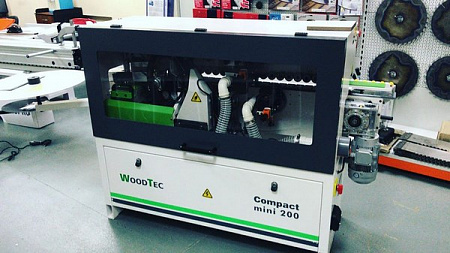

Станок кромкооблицовочный WoodTec Compact mini 200

В наличии
Производитель: Китай
Толщина детали, мин/макс 12 – 45
Скорость подачи, м/мин 8
Вес, кг 480



Цена:
577 500 руб.
Заказать
Гарантия
Сервис
Лизинг и кредит
Доставка
Отличительные особенности
Характеристики
Видео

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



СХЕМА ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Гильотина
4. Пресс группа 5. Узел торцовки 6. Фрезерование свесов



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи 8 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;

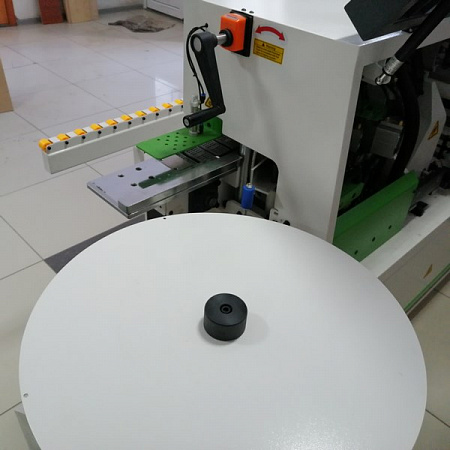

  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • КЛЕЕВОЙ УЗЕЛКлеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
    • Винтовая точная настройка кол-ва клея;
    • Аккуратный клеевой шов;
    • Не требуется регулировка на толщину материала.

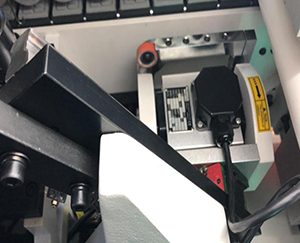

ТОРЦОВОЧНЫЙ АГРЕГАТ

Промышленный двигатель (12 000 об/мин), 0,22 кВт
Пила перемещается по одной призматической направляющей. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:

  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики;
  • призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

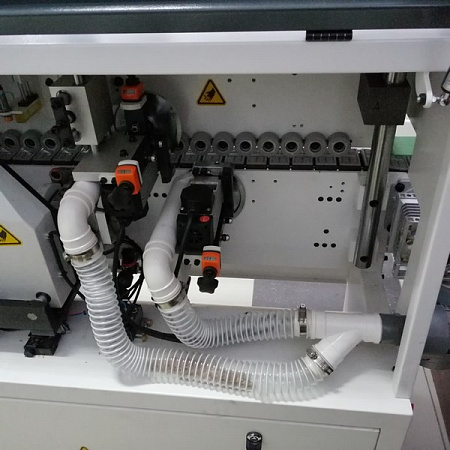

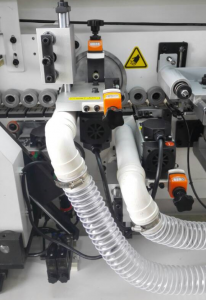

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра:

  • осуществляют плавный заход на деталь;
  • исключают повреждение любой облицованной поверхности.

Оснащены счетчиками точной настройки на разную толщину кромки.

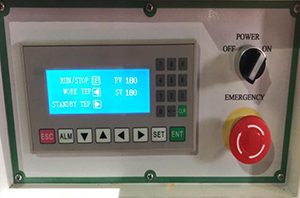

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.

КОНВЕЙЕР

Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи.
Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.

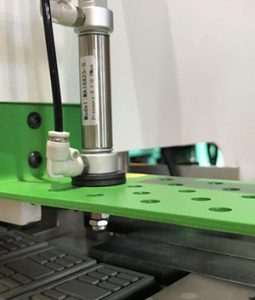

ПНЕВМОШТОК

Предназначен для ограничения преждевременной подачи заготовки в зону обработки.

Наименование Compact mini 200
Толщина кромочного материала, мм 0,4 – 3
Толщина детали, мин/макс, мм 12 – 45
Размеры обрабатываемой детали (мин) – длинна x ширина, мм 120 x 80
Скорость подачи, м/мин 8
Мощность двигателей чистовой торцовки (1 шт.), кВт 0,22
Обороты пил, об/мин 12 000
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,37
Обороты, об/мин 12 000
Общая мощность, кВт 3,7
Питающее напряжение, В 380
Давление сжатого воздуха, бар 6,0
Габаритные размеры
Длина, мм 1980
Ширина, мм 650
Высота, мм 1220
Вес, кг 505
