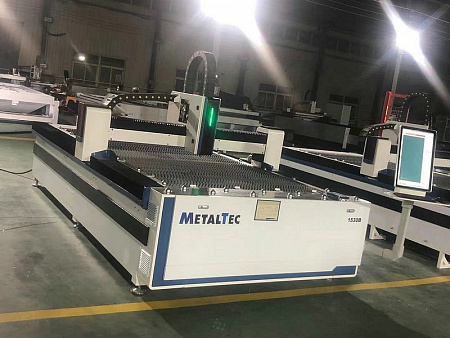

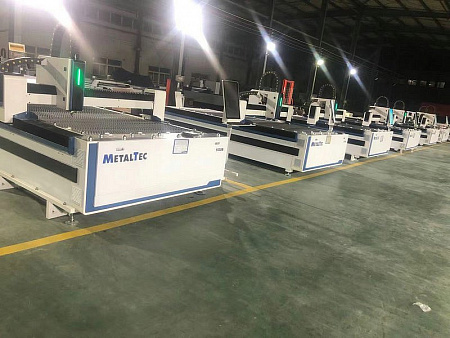

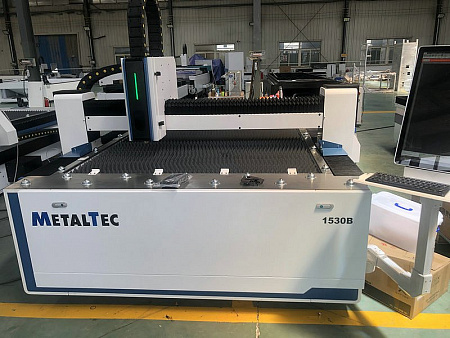

MetalTec 1530B (6000W) оптоволоконный лазерный станок для резки металла

В наличии

4 227 784 руб.

4 697 538 руб.

54 000 USD

60 000 USD

Заказать товар

Производство:	Китай
Вид станка:	Открытого типа
Размеры рабочего стола, мм:	1530 х 3050
Мощность источника, Вт:	6000

Подробнее

Акция

MetalTec 1530B (6000W) оптоволоконный лазерный станок для резки металла

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Отличительные особенности

Конструктивные особенности

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора: Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации.
	ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ЛАЗЕРНАЯ ГОЛОВКА BOCI BLT421 Станок оснащён лазерной головкой BOCI BLT421, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3 Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления. Функции определения и поддержания расстояния до поверхности листа в режиме реального времени; Адаптация к любой режущей головке и насадке; Сигнализирование при выходе за край заготовки или ударе о препятствие; Поддержка функции поиска краев заготовки и т.д.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
	КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT E Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
	ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
	УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.
	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

Характеристики

Модель	1530B
Рабочая зона (X x Y), мм	1530 x 3050
Вид охлаждения	Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z	Линейные направляющие повышенной жесткости HIWIN (Тайвань) (квадратного сечения)
Передача по осям X, Y	Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
Редуктор	NIDEC-SHIMPO (Япония)
Датчик высоты	Автоматический
Пневматические элементы	SMC (Япония)
Электрокомпоненты	OMRON (Япония) / SCHNEIDER (Франция)
Система управления	CYPCUT
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Смазка	Централизованная система смазки
Ускорение	до 1 G
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Напряжение, В	380
Лазер
Тип лазера	Оптоволоконный лазер
Режущая голова	BLT 421 (Автофокус)
Производитель лазера	Raycus
Мощность лазера, Вт	6000
Длина волны лазера, мм	1070
Срок работы лазера, ч	100 000
Гарантия на лазерный источник	2 года
Гарантия на станок	2 года
Двигатели
Двигатель по оси X	Серводвигатель FUJI (Япония) 1,8 кВт
Двигатель по оси Y	Серводвигатель FUJI (Япония) 1,3 кВт
Двигатель по оси Z, кВт	Серводвигатель FUJI (Япония) 0,75 кВт
Резка
Максимальная скорость резки, м/мин	50
Максимальная скорость холостого хода, м/мин	110
Минимальная ширина резки, мм	0,12
Габаритные размеры
Длина, мм	4400
Ширина, мм	2250
Высота, мм	1700
Вес, кг	3000

Описание

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 B (6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОСОБЕННОСТИ СТАНКА:

Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
