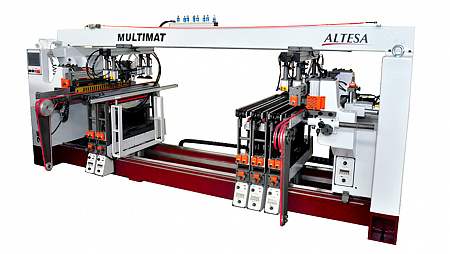

Cтанок cверлильно-присадочный ALTESA MULTIMAT 25 AUTO

В наличии
Производитель: Китай
Макс. длина детали, мм 2450
Кол-во шпинделей, шт 154
Высота раб. стола, мм 950
Узнать цену
Гарантия
Сервис
Лизинг и кредит
Доставка
Отличительные особенности
Характеристики
Видео

Область применения

Многоблочные сверлильно-присадочные станки ALTESA MULTIMAT 25 auto предназначены для сверления сквозных и глухих отверстий мебельных деталей в автоматическом режиме в плоскость и торец заготовок за одно позиционирование. Используется на средних и крупных предприятиях занимающихся серийным выпуском корпусной мебели. Станки легко встраиваются в поточную линию, имеют возможность работать с автоматическими загрузочными и разгрузочными системами.

Схема расположения рабочих узлов

 МАССИВНАЯ СТАНИНА
  Жесткая, прочная станина станка специальной конструкции, обеспечивает стабильную работу и устойчивость в любых условиях и позволяет работать на максимальных нагрузках с большим запасом прочности конструкции.

PLC СИСТЕМА УПРАВЛЕНИЯ
   Удобно расположенная система управления узлами и агрегатами осуществляется с центрального пульта управления с функцией “TouchSreen” на Русском языке. На пульте управления предусмотрен счетчик количества обработанных деталей, система регулировок, запуска и отключения отдельных блоков. В случае выхода из строя какого-либо элемента станка – на дисплее высветится ошибка с указанием не исправности, и работа станка будет автоматически остановлена.
АВТОМАТИЧЕСКАЯ ПОДАЧА
   Станок оснащен системой автоматической загрузки/выгрузки деталей, что позволяет увеличить производительность и дает возможность встраивать станок в любую поточную линию. Станок может работать как в проходном режиме, так и с возвратом готовой детали на сторону оператора (загрузки), что предает универсальность данному станку, и возможность эксплуатации, как в поточном производстве, так и на средних предприятиях в одностороннем режиме.
МАГАЗИН ИНСТРУМЕНТА
   Магазин для инструмента рассчитан на 40 позиций и компактно расположен в безопасном, но при этом легкодоступном для оператора месте.
ПОЗИЦИОНИРОВАНИЕ ВЕРТИКАЛЬНЫХ ГРУПП

Позиционирование вертикальных сверлильных групп происходит с точностью до 0,01 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность и легкость базирования сверлильных суппортов.
ВЕРТИКАЛЬНЫЕ СВЕРЛИЛЬНЫЕ БЛОКИ
   Автоматически управляемые вертикальные сверлильные блоки имеют функцию поворота на 90 градусов. Благодаря тому, что каждый блок перемещается относительно друг друга сразу двумя ШВП с трапецеидальными винтами с бронзовыми втулками, достигается высочайшая точность при их базировании.
УСТРОЙСТВО ПОЗИЦИОНИРОВАНИЯ
   Немаловажным преимуществом станка MULTIMAT AUTO является точность позиционирования детали в зоне обработки. При помощи специального стопора и системы выравнивания детали, заготовка базируется точно с геометрией детали.
ПОДСВЕТКА
   Точечная подсветка шкал на линейках создает оператору комфортные условия при выставлении нужных значений при любом освещении помещения. Как правило, производственные цеха в 90% случаев не имеют должного освещения. Подсветка включается и отключается автоматически, и работает непосредственно в момент базирования суппортов.
НАДЕЖНАЯ И ДЕЛИКАТНАЯ ФИКСАЦИЯ ЗАГОТОВОК
   Десять пневматических прижимов, благодаря массивной конструкции, осуществляют надежную фиксацию и точное сверление детали вне зависимости от её габаритов, а прижимные площадки изготовлены из мягкого материала, что полностью исключает возможность повреждения детали при осуществлении прижима. Перемещение прижимов осуществляется по направляющей, на подшипниковых опорах, что придает легкость и быстроту настройки.
ПРОМЕЖУТОЧНЫЙ ОПОРНЫЙ СТОЛ
   В случае разнесения сверлильных суппортов на большое расстояние, MULTIMAT предусматривает промежуточную, подпружиненную опору, что исключает возможность провисания заготовки при базировании на рабочем столе. Данная опора может устанавливаться между любыми вертикальными суппортами, либо при необходимости быть полностью снята. Снятие установка опоры осуществляется за 2-3 минуты.
ГОРИЗОНТАЛЬНЫЕ СВЕРЛЕНИЕ
   Горизонтальные суппорты крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивают прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми, и не требуют обслуживания на весь срок службы станка.
ПЕРЕМЕЩЕНИЕ ТРАВЕРС
   Перемещение вертикальных суппортов осуществляется по высокоточным линейным направляющим, что обеспечивает высочайшую точность позиционирования и сверления.
ПРОМЫШЛЕННЫЕ КОНТРОЛЛЕРЫ
   Управление станком осуществляется за счет логического управляемого контроллера и других элементов, собранных в едином за щищенном шкафу, размещенном в станке, таким образом, что бы к ним был обеспечен лёгкий доступ.
БЛОК ПОДГОТОВКИ СЖАТОГО ВОЗДУХА
   На станке предусмотрен узел подготовки сжатого воздуха, который обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, осуществляет подачу смазки к пневматическим цилиндрам, а так же позволяет осуществлять регулировку давления сжатого воздуха и его контроль на входе.
Наименование ALTESA MULTIMAT 25 AUTO
Количество шпинделей, шт 154
Количество вертикальных групп, шт 5
Количество горизонтальных групп, шт 2
Количество приводов вертикальных групп, шт 10
Количество приводов горизонтальных групп, шт 2
Мощность приводов вертикальных групп, Квт 1,1
Мощность приводов горизонтальных групп, Квт 1,5
Мощность привода подачи, Квт 0,75×2
Максимальная длина детали, мм 2450
Максимальная толщина детали, мм 78
Максимальная глубина горизонтального сверления, мм 40
Максимальная глубина вертикального сверления, мм 78
Скорость вращения шпинделей, об/мин 2800
Высота рабочего стола, мм 950
Рабочее давление, бар 6-8
Габаритные размеры, мм 3750x3100x1760
