Панель управления
Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.
|
|

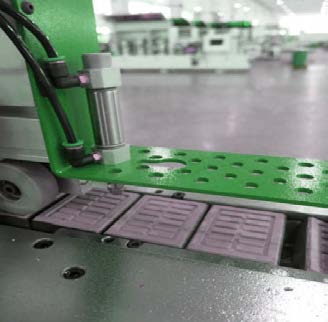

Блокировка подачи
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.
Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
|
|
Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки.
Необходим для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 2,2 кВт, (первый мотор работает в направлении подачи, второй против - для избежание сколов), макс припуск на обработку 3 мм.
|
|
Клеенаносящий узел
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
|
|
Зона прижима
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
|
|
Торцовочный узел
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Угол наклона 0 – 15°, 2 мотора по 0,37 кВт, 12 000 об/мин.
Оснащен 2 торцовочными пилами.
Настройка
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
|
|
Обслуживание
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
|
|
Чистовой фрезерный узел
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.
Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами.
Имеет удобную настройку с помощью счетчиков с цифровой индикацией.
Двигатели фрезерного узла поворотные (15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения.
|
|
Двухмоторный узел обкатки углов
Предназначен для профильного фрезерования передних и задних стыков кромки на различных профилях в комплект включены фрезы с радиусной заточкой.
- 2 шт. электродвигатель 0,55 кВт, 200 Гц, 12 000 об/мин
- толщина кромочного материала макс.: 3 мм
- толщина детали макс.: 40 мм
- длина детали мин.: 250 мм
|
|
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Оснащен системой обдува. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
|
|
Полировальный узел
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.
Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
|
|
Электронные компоненты
Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.
|
|
Подъем прижимной балки
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.
На рисунке показан электропривод прижимной балки.
|
